Alcadrain priekšsienas elementi – priekšsienas uzstādīšanas modulis ar skalošanas tvertni AM102/1120

Priekšsienas uzstādīšanas sistēma sausajai montāžai, īpaši piemērota dzīvojamo kodolu renovācijai

• regulējami enkurošanas kronšteini ar bremzi diapazonā no 0-200–200 mm
• redzams līmeņošanas un viduslīnijas marķējums
• notekas turētāja bīdmehānisms astoņās pozīcijās ar attālumu no 0-93 mm
• leņķa vārsts ar pieslēgumu Mepla cauruļvadu sistēmai
• slodze tiek pārnesta uz sānu sienām caur šķērssiju, kas regulējama no 830-1200 mm
• uzstādītā sistēma tiek apšūta ar ģipškartona plāksnēm, un nav nepieciešami papildu pastiprināšanas vai enkurošanas elementi
• putupolistirola izolācijas konstrukcija novērš kondensāta veidošanos uz skalošanas tvertnes virsmas un samazina vibrāciju pārnesi uz sienu
• sagatave pieslēgumam turētājam ar DG1/2" adapteri bidē sēdekļiem un dušai
• 2 skalošanas ūdens daudzumi, neatkarīgi regulējami, ar higiēnisko rezervi
• iespējama iebūvēta attālināta vai sensoru skalošana
• saderīgs ar visām Alcadrain vadības platēm
• skalošanas tvertne ir izgatavota no viena gabala un garantē 100% hermētiskumu
• ūdens pieslēgums no aizmugures/augšas centrā
• apkope bez instrumentiem
• servisa atveres vāks atvieglo uzstādīšanu un novērš mitruma un netīrumu iekļūšanu
• regulējams montāžas dziļums, 20-95 mm
• iebūves dziļums: 125 mm
• nesošās konstrukcijas materiāls: pulverkrāsots metāls

Pielietojums

• pie sienas stiprināmam WC
• dzīvojamo kodolu rekonstrukcijai
• uzstādīšanai starp divām sienām
• uzstādīšanai koka būvēs
• grīdas biezumam 0-200 mm
• pie sienas stiprināma WC uzstādīšanai ar pieslēguma attālumu 180 mm vai 230 mm

Tehniskie parametri

• ūdens pieslēgums no aizmugures vai augšas caur montāžas atverēm G1/2 "
• darba ūdens spiediena diapazons 0,05-0,8 MPa.
• ieteicamais ūdens spiediena diapazons 0,3-0,5 MPa.
• lielā skalošana: 6-9 l.
• mazā skalošana: 2,5-3,5 l.
• standarta iestatījums lielajai skalošanai: 6 l.
• standarta iestatījums mazajai skalošanai: 3 l.
• higiēniskā rezerve: 3 l.
• skalošanas tvertnes tilpums: 9 l.
• slodzes tests: 400 kg.

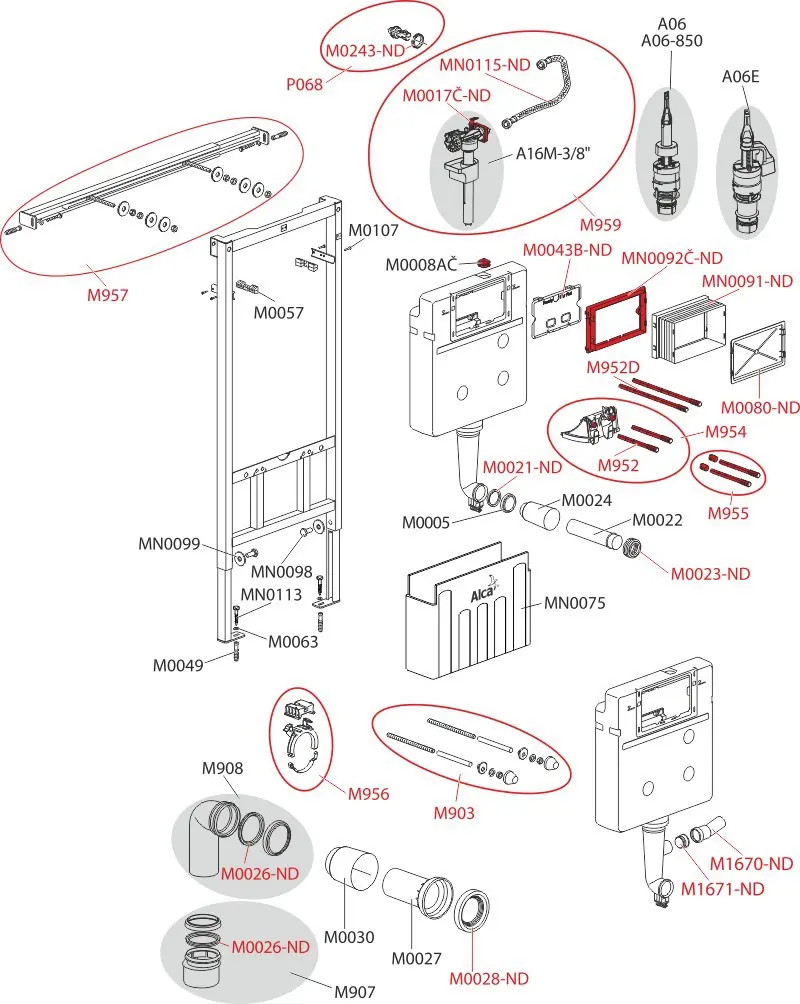

Piegādes komplekts: skalošanas tvertne ar piepildīšanas un noteces komplektu, pašnesošs rāmis ar šķērssiju stiprināšanai starp sienām 830-1200 mm, 1/2" savienojums ūdens pieslēgumam ar integrētu Schell 1/2" - 3/8" leņķa vārstu, stiprinājuma komplekts (skrūve Ø8x60 - 4 gab., dībelis Ø12 - 4 gab., mehānisma skrūve 2 gab.), stiprinājuma materiāls tualetes poda nostiprināšanai (vītņstienis M12 - 2 gab., paplāksnes - 4 gab., vāciņš - 2 gab., uzgrieznis - 2 gab., vītnes aizsargs - 2 gab.), notekas līkums HT90/110 no polietilēna (PE-HD), ieplūdes blīve, notece no polipropilēna, Wrap-Around ieliktnis, notekas blīve, savienojuma elements no polipropilēna, savienojuma elementa blīve, montāžas vāciņu komplekts pieslēguma atveru aizsardzībai sistēmas uzstādīšanas laikā, divdaļīgs servisa atveres vāks, viegli saīsināms.

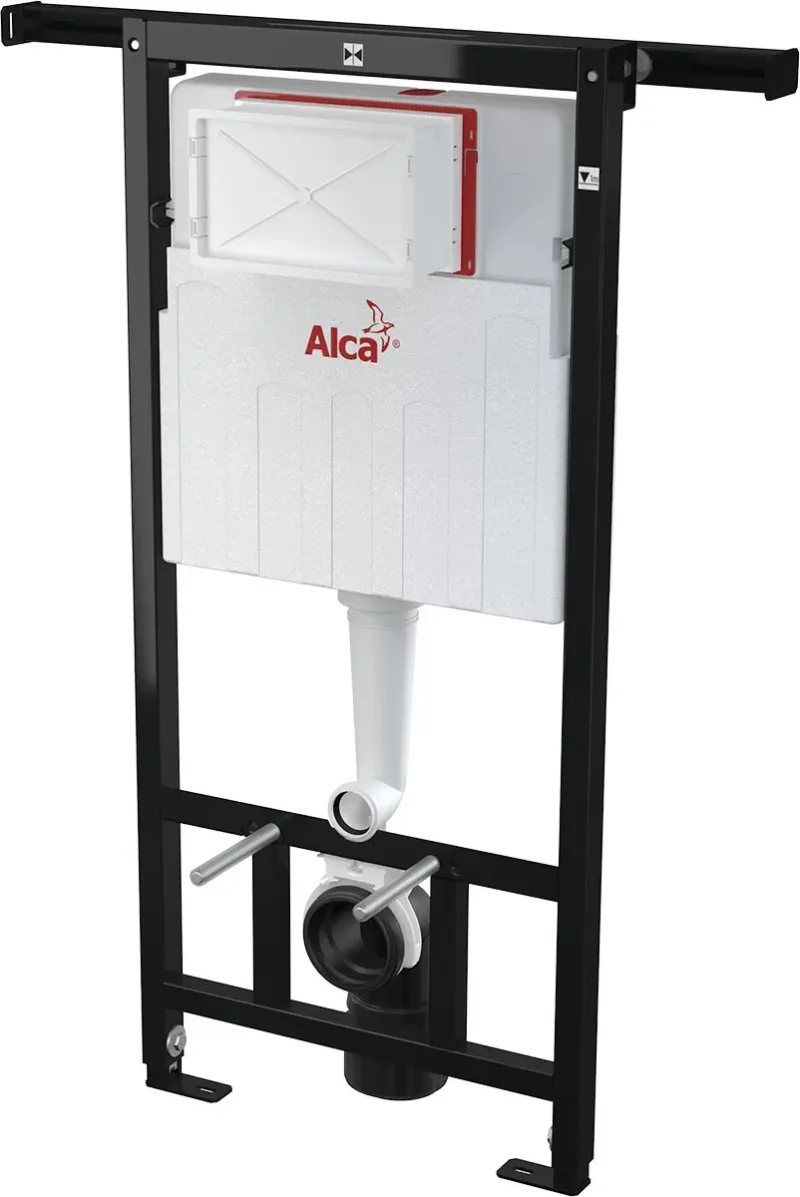

Attēls ir ilustratīvs
