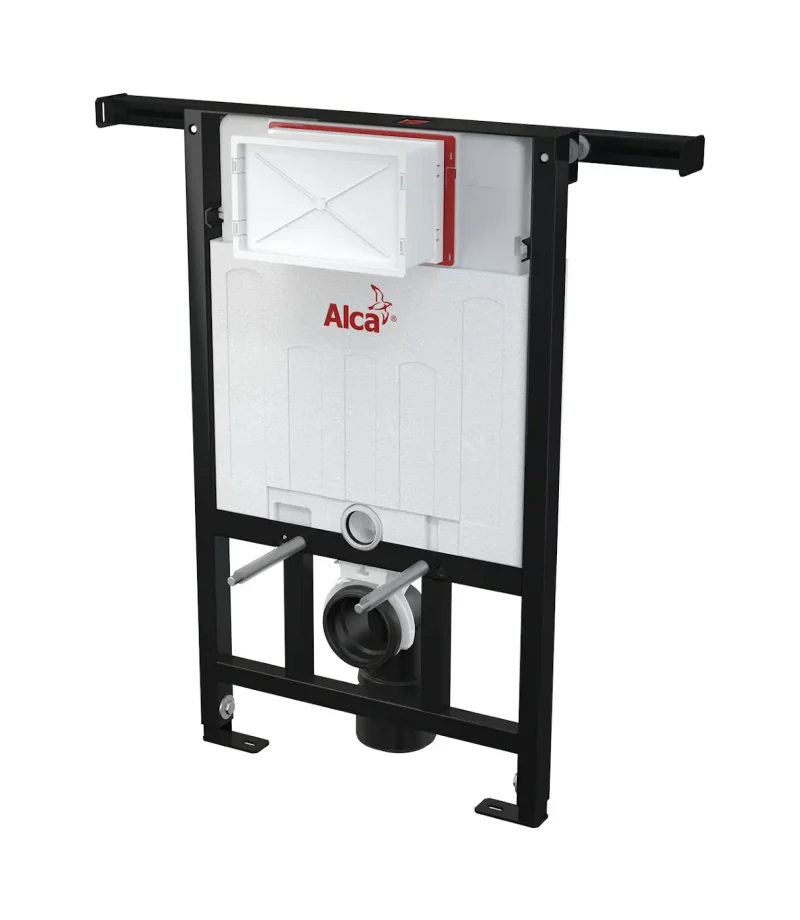

Alcadrain priekšsienas elementi – starpsienas iebūves modulis, pamata modulis sausajai montāžai AM102/850

Priekšsienas montāžas sistēma sausajai montāžai

• regulējami enkurošanas kronšteini ar bremzi diapazonā no 0-200–200 mm
• Notekas turētāja bīdmehānisms astoņās pozīcijās ar attālumu 0-93 mm
• Leņķa vārsts ar pieslēgumu Mepla cauruļvadu sistēmai
• Slodze tiek pārnesta uz sānu sienām caur traversu, ko var regulēt no 830-1200 mm
• uzstādītā sistēma ir pārklāta ar ģipškartona sienām un nav nepieciešami papildu
• Stiprināšanas vai enkurošanas elementi
• polistirola izolācijas konstrukcija novērš kondensāta veidošanos uz tvertnes virsmas un slāpē vibrāciju pārnesi no
• tvertnes ēkas konstrukcijā
• Sagatavots pieslēgumam turētājam ar DG1/2" adapteri bidē sēdekļiem un dušai
• 2 skalošanas ūdens daudzumi, neatkarīgi regulējami, ar higiēnisko rezervi
• Iespēja iebūvētai attālinātai vai sensoru skalošanai
• saderīgs ar visām Alcadrain vadības platēm
• Skalošanas tvertne ir izgatavota no viena gabala un garantē 100% hermētiskumu
• Ūdens padeve no aizmugures/augšas centrā
• Apkope bez instrumentiem
• Servisa atveres vāks atvieglo uzstādīšanu un novērš mitruma un netīrumu iekļūšanu
• Regulējams montāžas dziļums, 20-95 mm
• Būvniecības dziļums: 125 mm
• Nesošās konstrukcijas materiāls: pulverkrāsots metāls

Pielietojums

• Montāžai koka konstrukcijās.
• Montāžai starp divām sienām.
• Pie sienas stiprināma WC uzstādīšanai ar pieslēguma attālumu 180 mm vai 230 mm.
• Dzīvojamo kodolu pārbūvei.
• Grīdas biezumam 0-200 mm.
• Piekaramam tualetes podam.

Tehniskie parametri

• Ūdens pieslēgums no aizmugures vai augšas caur montāžas atverēm G1/2 "
• Darba ūdens spiediena diapazons 0,05-0,8 MPa.
• Ieteicamais ūdens spiediena diapazons 0,3-0,5 MPa.
• Lielā skalošana: 6-9 l.
• Mazā skalošana: 2,5-3,5 l.
• Standarta lielās skalošanas iestatījums: 6 l.
• Standarta mazās skalošanas iestatījums: 3 l.
• Higiēniskā rezerve: 3 l.
• Skalošanas tvertnes tilpums: 9 l.
• Slodzes tests: 400 kg.

Piegādes komplektā

• Skalošanas tvertne ar piepildes un noteces armatūru
• Pašnesošs rāmis ar izplešanās siju enkurošanai starp sienām 830-1200 mm
• 1/2" vītne ūdens pieslēgumam ar integrētu Schell 1/2"–3/8" leņķa vārstu
• Stiprinājumu komplekts: skrūve Ø8×60 – 4 gab., dībelis Ø12 – 4 gab.
• Skalošanas mehānisma skrūve – 2 gab.
• Stiprinājuma materiāls WC podam: vītņstienis M12 – 2 gab., paplāksnes – 4 gab., vāciņš – 2 gab., uzgriežņi – 2 gab., vītnes aizsargs – 2 gab.
• Notekas līkums HT 90/110 polietilēns, PE-HD
• Ievades blīve, izplūde no polipropilēna, Wrap-around ieliktnis
• Notekas blīve, savienojuma elements no polipropilēna, savienojuma elementa blīve
• Montāžas vāciņu komplekts pieslēguma atveru aizsardzībai sistēmas uzstādīšanas laikā
• Divdaļīgs servisa atveres vāks, viegli saīsināms
